Gewindefräser Dreier-Set HOPE Easy Threading Jig
Gewinde fräsen mit dem HOPE easy threading jig
Drei verschiedene Gewinde kann man jetzt mit dem gleichen Halter herstellen. Immer ein passendes Gewinde für jeden Zweck!
Das Fräsen von Gewinden an Ihrer Drehmaschine war noch nie so einfach, wie mit diesem Aufsatz. Der Fräser passt in die Achse Ihrer Drehmaschine und Ihr Werkstück wird mit dem Aufsatz in den Werkzeughalter gelegt. Durch Drehen der Achse des Aufsatzes dreht sich Ihr Werkstück langsam entlang des Fräsers und ein Gewinde wird gefräst. Dieser Aufsatz ist standardmäßig für Handauflagen – Unterteile mit einem 1-Zoll- und 30-mm-Halter erhältlich. Wenn Ihre Werkzeugauflage eine andere Schaftdicke hat, lassen Sie es mich bitte wissen.
Easy
Dieses Hilfsmittel heißt Easy-Set Threading Jig. Der Name kommt daher, dass sich die Vorrichtung sehr einfach einstellen lässt. Richten Sie das Hilfsmittel exakt parallel zum Maschinenbett aus, sodass der Fräser in der Spindelachse Ihrer Drechselbank die Wand Ihres Werkstücks genau berührt. Die Gewindetiefe wird in mehreren Durchgängen gefräst. Die Frästiefe stellen Sie dabei schrittweise mit dem silberfarbenen Einstellrad ein.
Für die Montage des Fräsers auf der Spindel der Drechselbank ist ein Halter erhältlich, der bei diesem Set standardmäßig mitgeliefert wird.

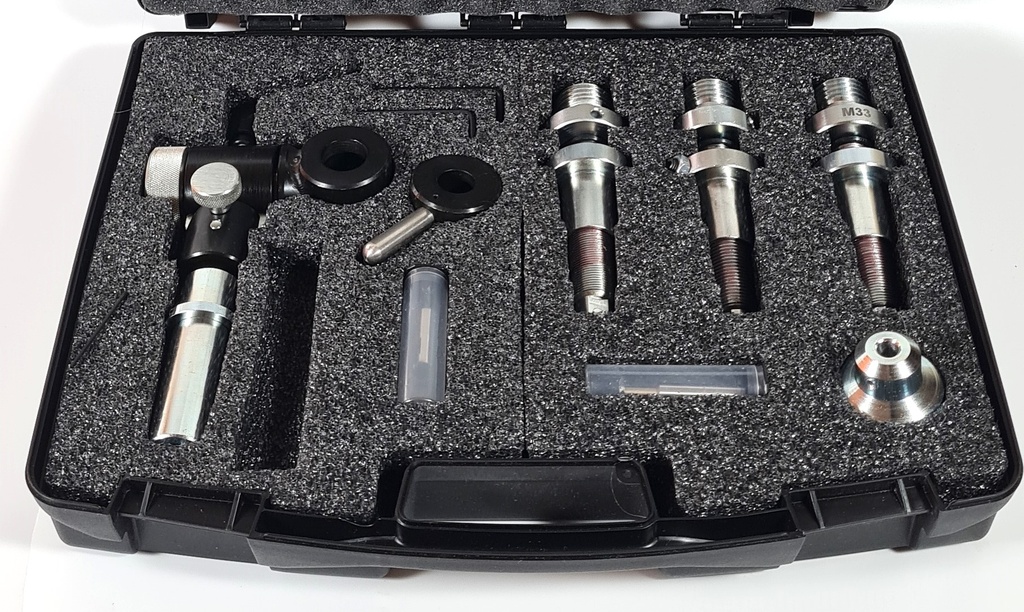

Lieferumfang
- die Halterung (mit 1 inch of 30 mm Schaft)
- Spindel mit Steigung 16 tpi
- Spindel mit Steigung 12 tpi
- Spindel mit Steigung 3,5 mm
- Gewindefräser
- Gewindefräser extra klein
- Halter für den Gewindefräser M33x 3,5 mm
- Koffer mit Einrichtung für alle Teile.
Video
Verfügbare Gewinde:
Wenn Ihr Spannfutter ein anderes Gewinde hat als im Dropdown-Menü verfügbar, lassen Sie es mich bitte wissen. Dies sind die derzeit verfügbaren Gewinde.
3/4 x 16 TPI 16 und 12 tpi
1 “x 8” TPI 16 und 12 tpi
M30 x 3,5 16 und 12 tpi
M33 x 3,5 volle Reichweite
1 1/14 x 8 volle Reichweite
1 1/2 x 6 tpi, 16 und 12 tpi
| Zapfen Ø | 30 mm or 25,4 mm (1 Zoll) or 16 mm or 19 mm |
